常有人問到工字鋼與H型鋼形狀相似，在實際運用中如何選擇？很多從事多年建筑行業的人員都不能詳解。這里為大家做一個詳盡的解答：很多人認為工字鋼是國內的叫法，H型鋼是國外的叫法，其實這個認知是錯誤的。H型鋼和工字鋼從形狀上來說是不一樣的，見下圖：

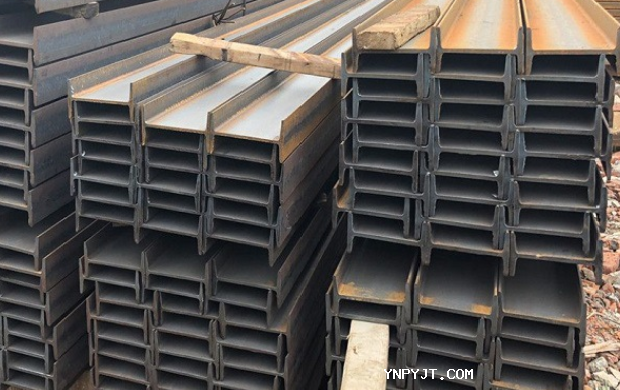

工字鋼

工字鋼主要分為普通工字鋼、輕型工字鋼和寬翼緣工字鋼。按翼緣與腹板高度比又分為寬幅、中幅、窄幅寬翼緣工字鋼。前二者生產的規格為10—60號，即相應的高度為10cm—60cm。

在相同高度下，輕型工字鋼翼緣窄、腹板薄、重量輕。寬翼緣工字鋼又稱H型鋼，斷面特點是兩腿平行，且腿內側沒有斜度。它屬于經濟斷面型鋼，是在四輥萬能軋機上軋制的，所以又稱“萬能工字鋼”。普通工字鋼、輕型工字鋼已經形成國家標準。



工字鋼如名所示，是一種“工”字形截面型鋼，上下翼緣內表面有傾斜度，一般為1：6，使得翼緣外薄而內厚，因此造成工字鋼在兩個主平面的截面特性相差巨大，在應用中難以發揮剛才的強度特性。



雖然工字鋼市場上上也出現了加厚工字鋼，但工字鋼的結構已經決定了其抗扭性能短板。



H型鋼

H型鋼是一種截面面積分配更加優化、強重比更加合理的經濟斷面高效型材，因其斷面與英文字母“H”相同而得名。由于H型鋼的各個部位均以直角排布，因此H型鋼在各個方向上都具有抗彎能力強、施工簡單、節約成本和結構重量輕等優點，已被廣泛應用。

H型鋼是當今鋼結構建筑中應用廣泛的型材，它與工字鋼相比有很多區別。首先是翼緣，其次翼緣內表面沒有傾斜度，上下表面平行。H型鋼的截面特性要明顯優于傳統的工字鋼、槽鋼和角鋼。

H型鋼，是一種截面面積分配更加優化、強重比更加合理的經濟斷面高效型材，因其斷面與英文字母“H”相同而得名。



H型鋼的兩條外邊內側沒有斜度，是平直的。這使得H型鋼的焊接拼接比工字鋼操作簡單，單位重量的力學性能更好，可以節省大量的材料和施工時間。



工字鋼截面受直壓力好，耐拉，但是截面尺寸因翼板太窄，不能抗扭。H鋼則反之，兩者各有優劣。

H型鋼與工字鋼的區別和用途說明

1、工字型鋼不論是普通型還是輕型的，由于截面尺寸均相對較高、較窄，故對截面兩個主袖的慣性矩相差較大，因此，一般僅能直接用于在其腹板平面內受彎的構件或?qū)⑵浣M成格構式受力構件。



對軸心受壓構件或在垂直于腹板平面還有彎曲的構件均不宜采用，這就使其在應用范圍上有著很大的局限。



2、H型鋼屬于高效經濟裁面型材(其它還有冷彎薄壁型鋼、壓型鋼板等)，由于截面形狀合理，它們能使鋼材更高地發揮效能，提高承裁能力。



不同于普通工字型的是H型鋼的翼緣進行了加寬，且內、外表面通常是平行的，這樣可便于用高強度螺栓和其他構件連接。其尺寸構成合理系列，型號齊全，便于設計選用。（除了吊車梁用工字型鋼）　



3、H型鋼的翼緣都是等厚度的，有軋制截面，也有由3塊板焊接組成的組合截面。工字鋼都是軋制截面，由于生產工藝差，翼緣內邊有1：10坡度。



Ｈ型鋼的軋制不同于普通工字鋼僅用一套水平軋輥，由于其翼緣較寬且無斜度(或斜度很小)，故須增設一組立式軋輥同時進行輥軋，因此，其軋制工藝和設備都比普通軋機復雜。國內可生產的最大軋制h型鋼高度為800ｍｍ，超過了只能是焊接組合截面。



4.工字鋼的邊長小，高度大，只能承受單方向的力。



5.H型鋼槽深，厚度大，可以承受兩個方向的力。



6.隨著鋼結構建筑的發展需要，只有工字鋼是不行的，就是加厚工字鋼，用于承重柱容易失穩。



7.工字鋼只能用于橫梁，而H型鋼才能用于結構的承重柱。



8.H型鋼是一種斷面力學性能較工字鋼優良的經濟型斷面鋼材，因其斷面的形狀與英文字母“H”相同而得名。熱軋H型鋼的翼緣比工字鋼寬、側向剛度大、抗彎能力強。同等規格下H型鋼理重較工字鋼輕。制造原理微信，內容不錯，值得關注。



9.工字鋼翼緣是變戴面靠腹板部厚,外部薄;H型鋼的翼緣是等戴面。



10.HWHMHNH是H型鋼的通稱,H型鋼是焊制;HWHMHN是熱軋。



11.HW是H型鋼高度和翼緣寬度基本相等;主要用于鋼筋砼框架結構柱中鋼芯柱,也稱勁性鋼柱;在鋼結構中主要用于柱。



12.HM是H型鋼高度和翼緣寬度比例大致為1.33~~1.75；主要在鋼結構中:用做鋼框架柱，在承受動力荷載的框架結構中用做框架梁;例如:設備平臺。



13.HN是H型鋼高度和翼緣寬度比例大于等于2;主要用于梁;工字鋼的用途相當于HN型鋼。
